Тележка 4х колёсная ТАЧАНКА 200 Самосвал ТС 4253 В

  • Доступность:  На складе
  • Код товара:  Тележка 4х колёсная ТАЧАНКА 200 Самосвал

8 700.00 р.
 Нашли дешевле

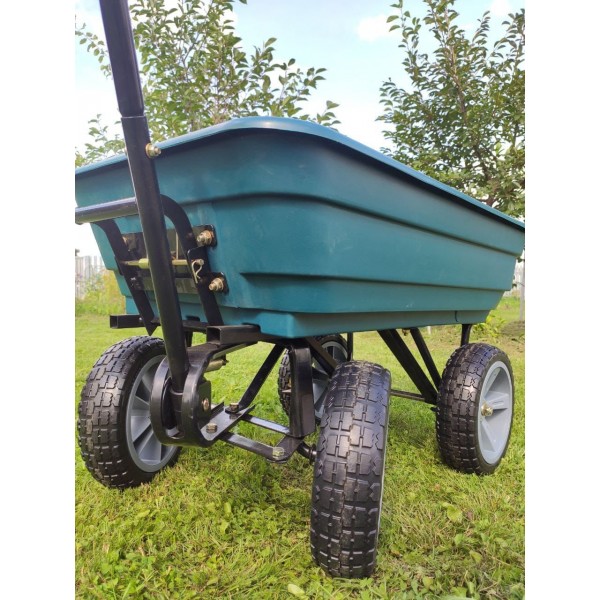

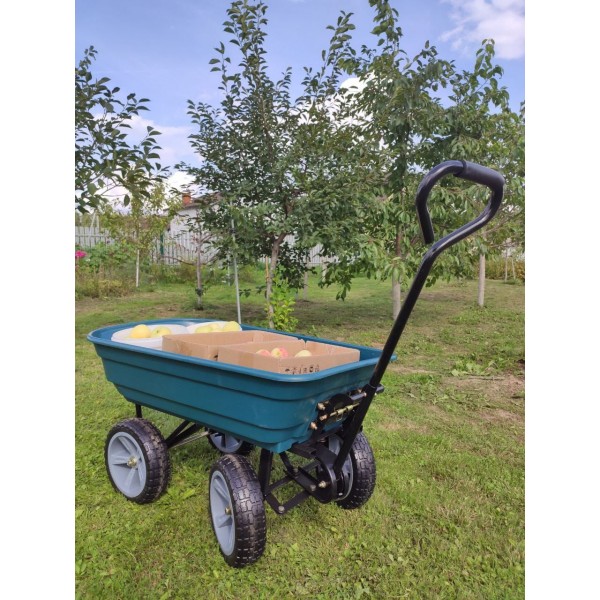

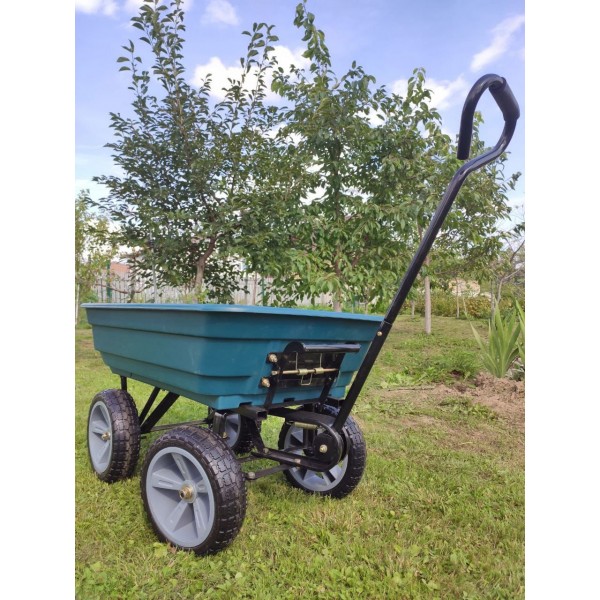

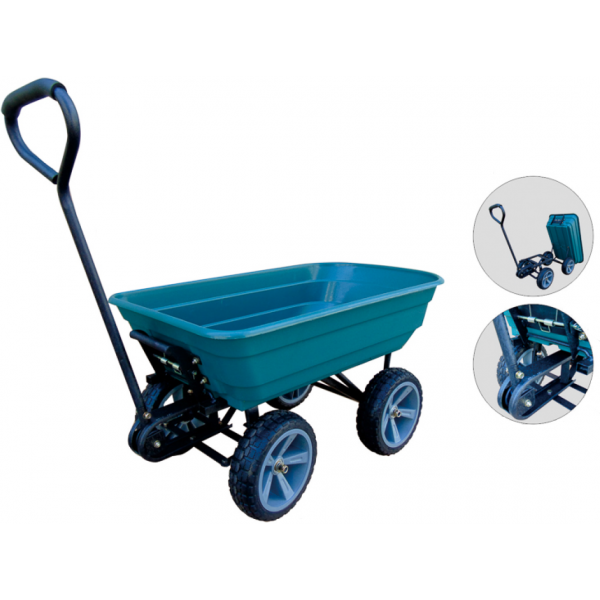

Садовая (хозяйственная) тележка на 4 колесах  - Тачанка 200 ТС 4253 В:

- нагрузка 200 кг

- размеры 1070х510х940мм

- самосвал (откидной бак)

- пластиковый бак

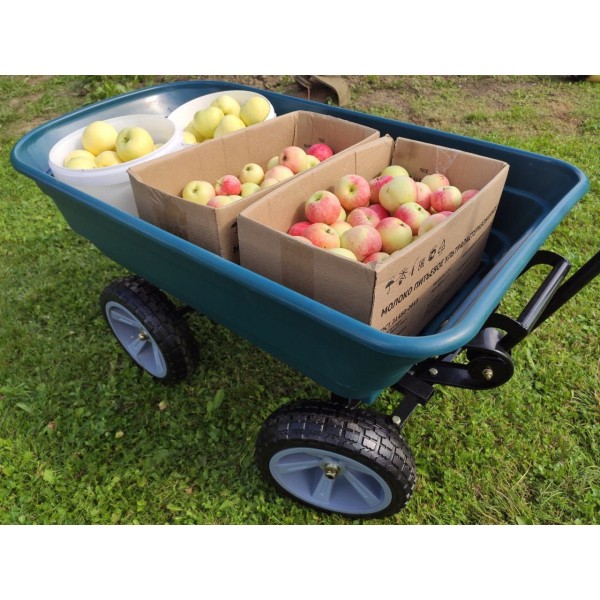

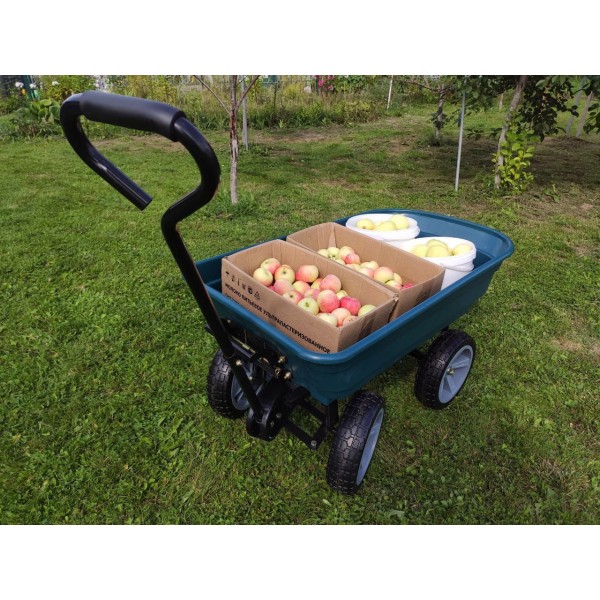

Четырёхколёсная тележка используется для перевозки хозяйственных грузов. Эффективно позволяет заменить ручной труд, делая перемещение грузов быстрее и эффективней.

Порошковая краска защищает от коррозии и других неблагоприятных  воздействий, в том числе плохих погодных условий. Поставлена на колеса литая резина 3,5-4

Часто используется для работы дворников.

Оставьте заявку на нашем сайте Викарт и мы Вас приятно удивим нашими ценами.

Предупреждение:

● Внимательно прочитайте инструкцию перед сборкой и эксплуатацией

● Не превышайте максимальную грузоподъемность 200 кг.

● Не позволяйте детям пользоваться садовой самосвальной тележкой без присмотра. Это не игрушка.

● Всегда равномерно распределяйте нагрузку по поверхности корыта.

● Не нагружайте края пластикового корыта.

● Не используйте предметы, которые могут повредить пневматические шины или камеры. Используйте ручной насос, чтобы накачать шины. Не накачивайте шины более 2.04 стандартных атмосфер.

Комплектующие

Корыто 1 шт (А)

Ручка блокировки 1 шт (В)

Левый и правый кронштейн по 1 шт (С, D)

Рама 1 шт (Е)

Ось 1 шт (F)

Рулевое управление 1 шт (G)

Колесо 4 шт (Н)

Ручка 1 шт (I)

M8X20 Болт 12 шт (J)

M8x20 Шайба 12 шт (R)

M8X20 Гайка 12 шт (L)

M12 Шайба 4 шт (М)

M12 Гайка 4 шт (N)

M6 x 30 Болт 1 шт (О)

M6 X 30 Шайба 1 шт (Р)

M6 X 30 Гайка 1 шт (Q)

Руководство по сборке Тачанки 200

Для простоты сборки рекомендуем работать на ровной поверхности. По возможности накройте поверхность во избежание механических повреждений.

Для сборки вам понадобятся следующие инструменты: отвертка, гаечный ключ и разводной ключ.

Шаг 1

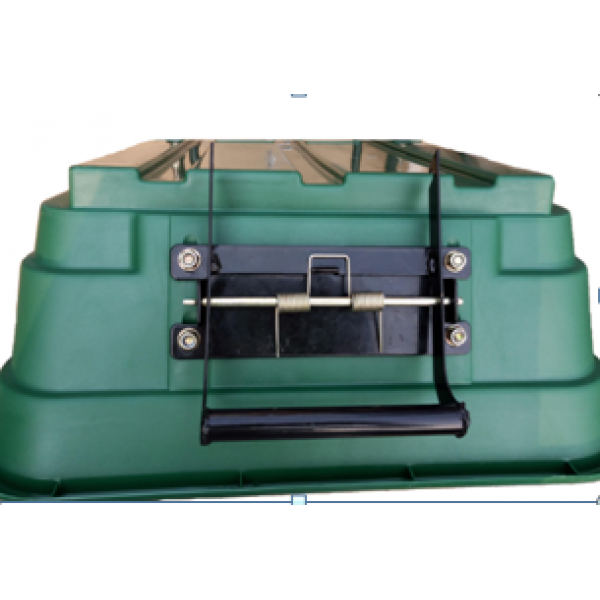

Поверните корыто (A) вверх дном и установите фиксирующую ручку (B) в лоток (A), используя болты M8 X 20 (J), шайбы (K) и гайки (L).

Шаг 2

Поместите левый кронштейн (C) в положение на корыте (A), закрепите болтами M8 X 20 (J), шайбами (K) и гайками (L). Повторите шаг для правой скобки (D).

Шаг 3

Поместите раму (E) в корыто (A) и вставьте ось (F) через два кронштейна (C, D) и раму (E).

Шаг 4

Положите ручку управления (G) на раму (E), закрепив болтами M8 X 20 (J), шайбами (K) и гайками (L).

Шаг 5

Прикрепите колеса (H) к оси (F) и ручке (G), чтобы сторона со штоком клапана была обращена наружу, используя шайбы M12 (M) и гайки (N).

Шаг 6

Соедините ручку (I) с механизмом рулевого управления (G), используя болт M6X30 (O), шайбу (P) и гайку.

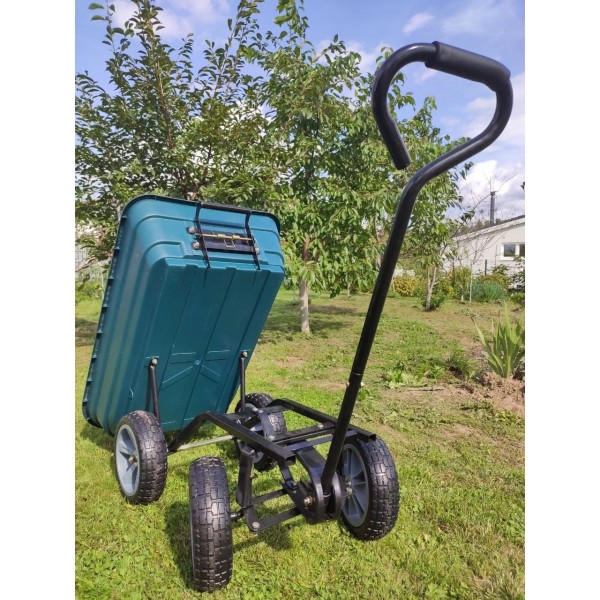

Как откинуть корыто

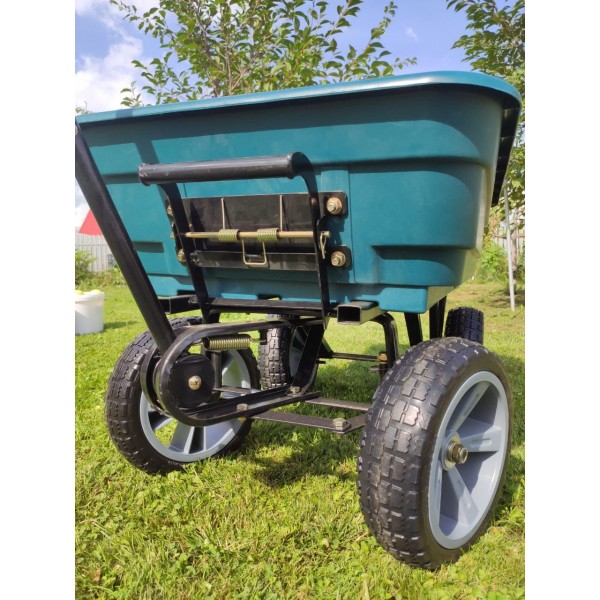

Чтобы откинуть корыто, нажмите ручку блокировки, чтобы освободить пластиковое корыто от механизма блокировки. Поднимите фиксирующую ручку, чтобы откинуть корыто.

Как опустить корыто

Опустите корыто обратно в нижнее положение. Убедитесь, что разгрузочные фиксирующие ручки зафиксированы, когда лоток находится в опущенном положении.
