Тележка 4х колёсная ТАЧАНКА 150 ТС 4253А

  • Доступность:  На складе
  • Код товара:  Тележка 4х колёсная ТАЧАНКА 150 Самосвал
  • ТС 4253А

7 600.00 р.
 Нашли дешевле

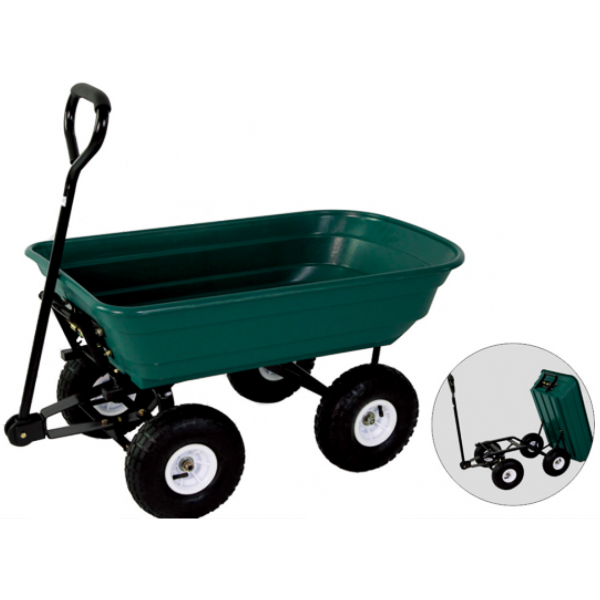

Садовая (хозяйственная) тележка на 4 пневматических колесах  - Тачанка 150 ТС 4253А:

- нагрузка 150 кг

- размеры 1070 х 510 х 940 мм

- самосвал (откидной бак)

- пластиковый кузов

Четырёхколёсная тележка используется для перевозки любых хозяйственных грузов, грунта и т д.

Эффективно позволяет заменить ручной труд, делая перемещение грузов быстрее и эффективней.

Порошковая краска защищает от коррозии и других неблагоприятных  воздействий, в том числе плохих погодных условий.

Тележка обладает мягким ходом, благодаря пневматическим колёсам 4,1/3,5-4 (265 мм).

Часто используется для работы дворников.

Оставьте заявку на нашем сайте и мы Вас приятно удивим нашими ценами.


Инструкция по применению

Предупреждение:

● Внимательно прочитайте инструкцию перед сборкой и эксплуатацией

● Не превышайте максимальную грузоподъемность 150 кг.

● Не позволяйте детям пользоваться садовой тележкой без присмотра. Это не игрушка.

● Всегда равномерно распределяйте нагрузку по поверхности пластикового лотка

● Не нагружайте края пластикового лотка.

● Не используйте предметы, которые могут повредить пневматические шины или камеры.

Используйте ручной насос, чтобы накачать шины.

Не накачивайте шины до уровня более 2.0 стандартных атмосфер.

Комплектующие:

Корыто 1 шт (А)

Ручка 1 шт (В)

Левый и правый кронштейн по 1 шт (С,D)

Рама (каркас) 1 шт (Е)

Ось 1 шт (F)

Рулевое управление 1 шт (G)

Колеса 4 шт (Н)

Ручка управления 1 шт (I)

M8X20 Болт 12 шт (J)

M8x20 Шайба 12 шт (К)

M8X20 Гайка 12 шт (L)

M12 Шайба 4 шт (М)

M12 Гайка 4 шт (N)

M6 x 30 Болт 1 шт (О)

Руководство по сборке Тачанки 150

Для простоты сборки рекомендуем работать на ровной поверхности.

По возможности накройте поверхность во избежание механических повреждений.

Для сборки вам понадобятся следующие инструменты: отвертка, гаечный ключ и разводной ключ.

Шаг 1

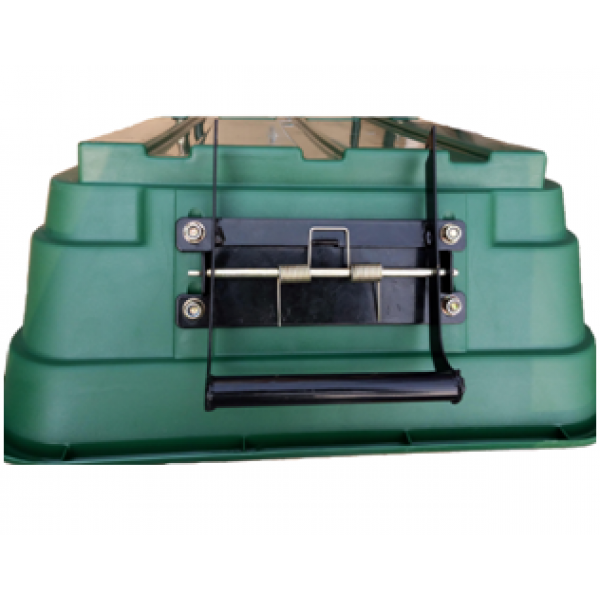

Поверните корыто (A) вверх дном и установите фиксирующую ручку (B) в лоток (A),

используя болты M8 X 20 (J), шайбы (K) и гайки (L).

Шаг 2

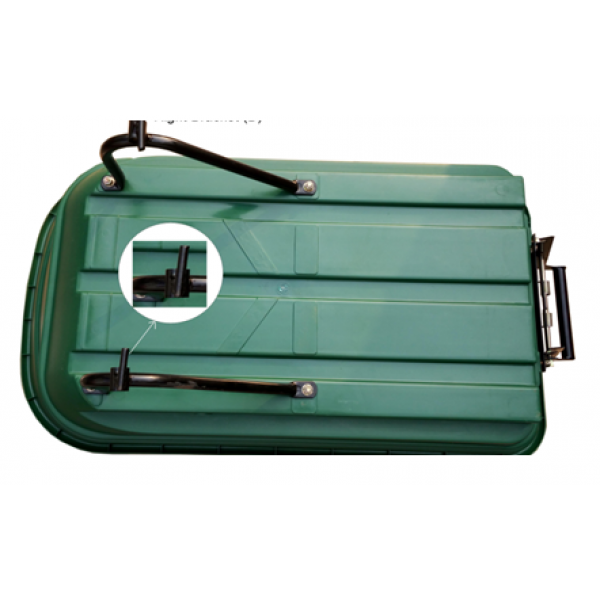

Поместите левый кронштейн (C) в положение на корыте (A), закрепите болтами M8 X 20 (J),

шайбами (K) и гайками (L). Повторите шаг для правой скобки (D).

Шаг 3

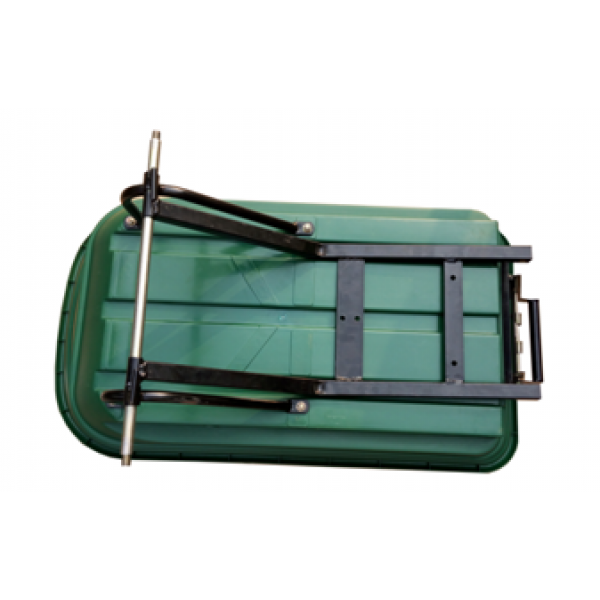

Поместите раму (E) в корыто (A) и вставьте ось (F) через два кронштейна (C, D) и раму (E).

Шаг 4

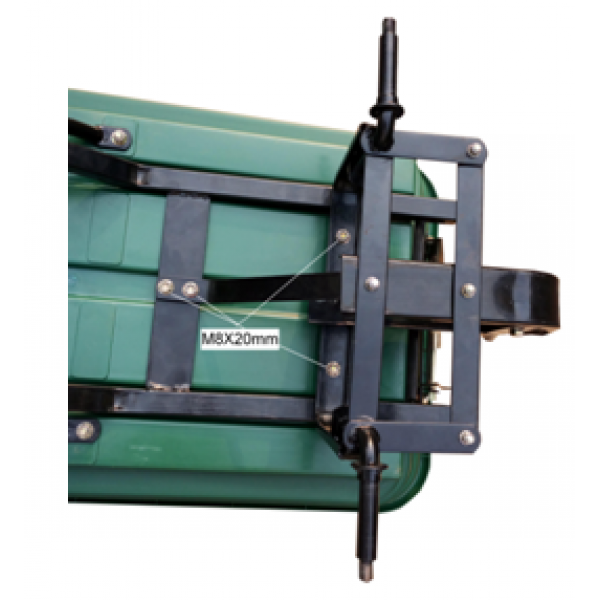

Положите ручку управления (G) на раму (E), закрепив болтами M8 X 20 (J), шайбами (K) и гайками (L).

Шаг 5

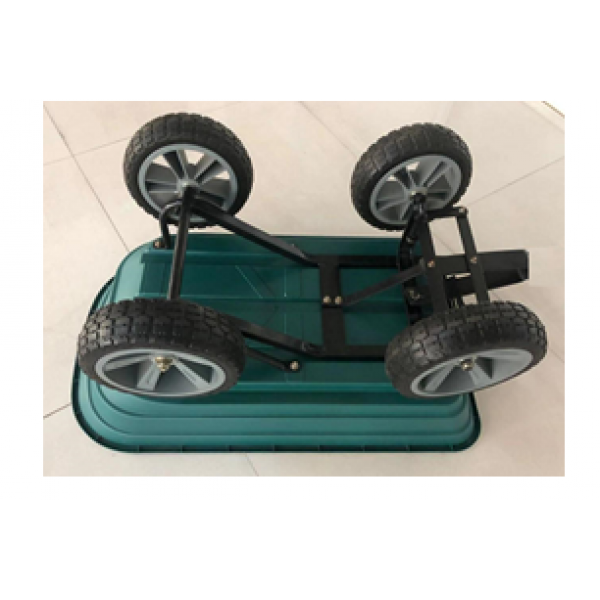

Прикрепите колеса (H) к оси (F) и ручке (G), чтобы сторона со штоком клапана была обращена наружу, используя шайбы M12 (M) и гайки (N).

Шаг 6

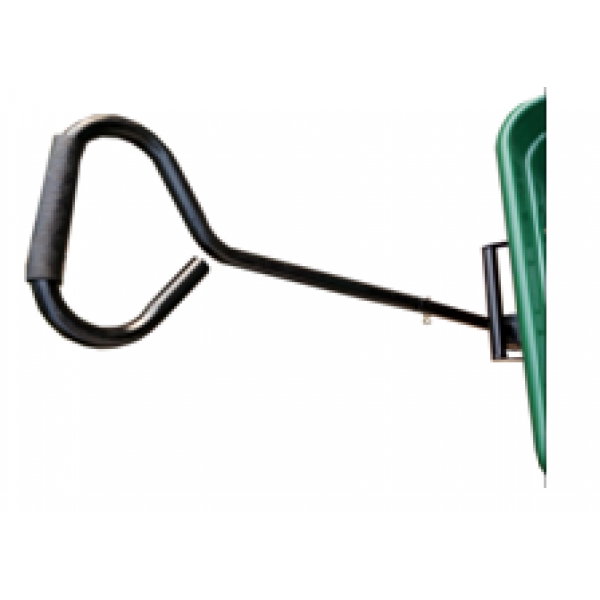

Соедините ручку (I) с механизмом рулевого управления (G), используя болт M6X30 (O), шайбу (P) и гайку.

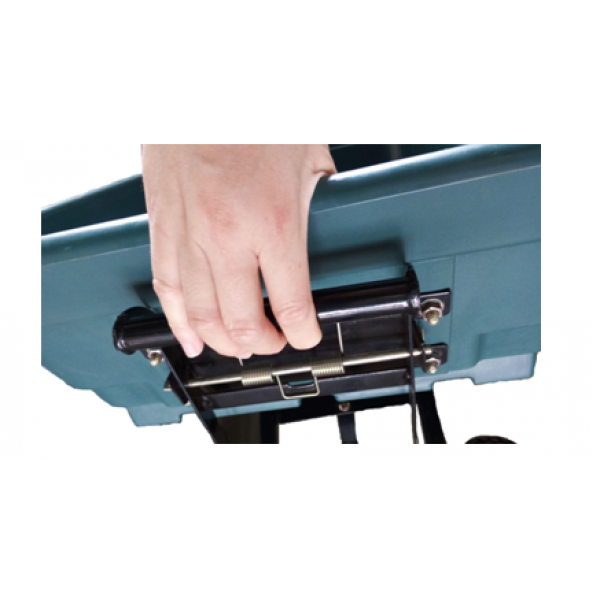

Как откинуть корыто

Чтобы откинуть корыто, нажмите ручку блокировки, чтобы освободить пластиковое корыто от механизма блокировки.

Поднимите фиксирующую ручку, чтобы откинуть корыто.

Как опустить корыто

Опустите корыто обратно в нижнее положение.

Убедитесь, что разгрузочные фиксирующие ручки зафиксированы, когда лоток находится в опущенном положении.
